交通控制系统灯

点击此处获得更好的阅读体验

---

WriteUp来源

纵横网络靶场社区

题目描述

附件是一个交通信号灯的 FBD 图以及其部分工程文件，请你分析出当按下启动按钮后，信号灯起动控制过程中，信号灯亮，闪，灭的情况。方向及状态代号如下： 东西：EW 南北：SN 红灯：R 绿灯：G 黄灯：Y 亮：T 闪：L 灭：F 如流程：南北红灯亮→东西绿灯亮 →东西绿灯闪 →东西黄灯亮 →南北红灯灭 可写为：SNRT-EWGT-EWGL-EWYT-SNRF 注：正确答案写成XXXX-XXXX……XXXX-XXXX（正确答案共计 15 组）后，转为 32 位小写 md5值，该md5值为正确的 flag。Flag格式为:flag{}

题目考点

• 梯形图分析

解题思路

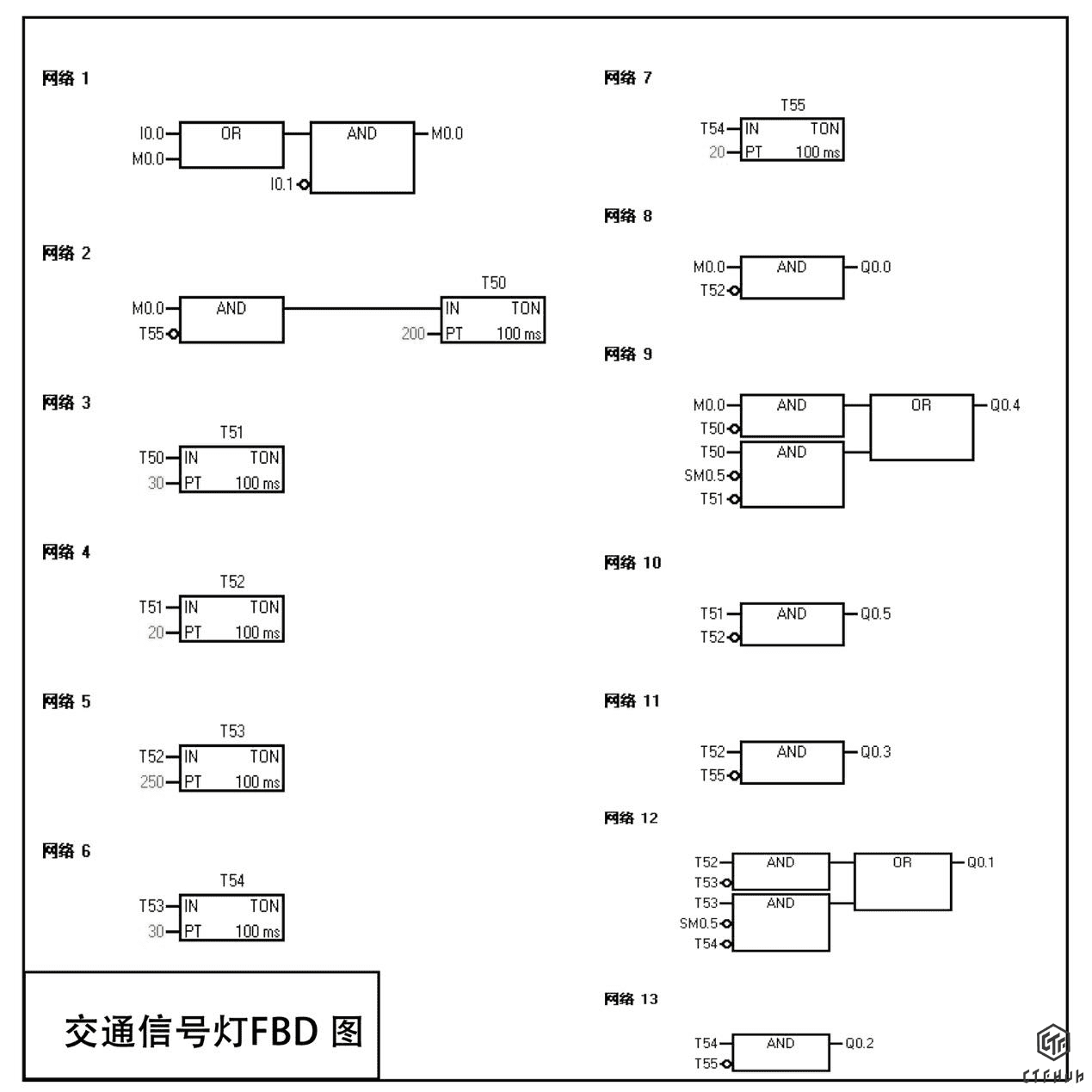

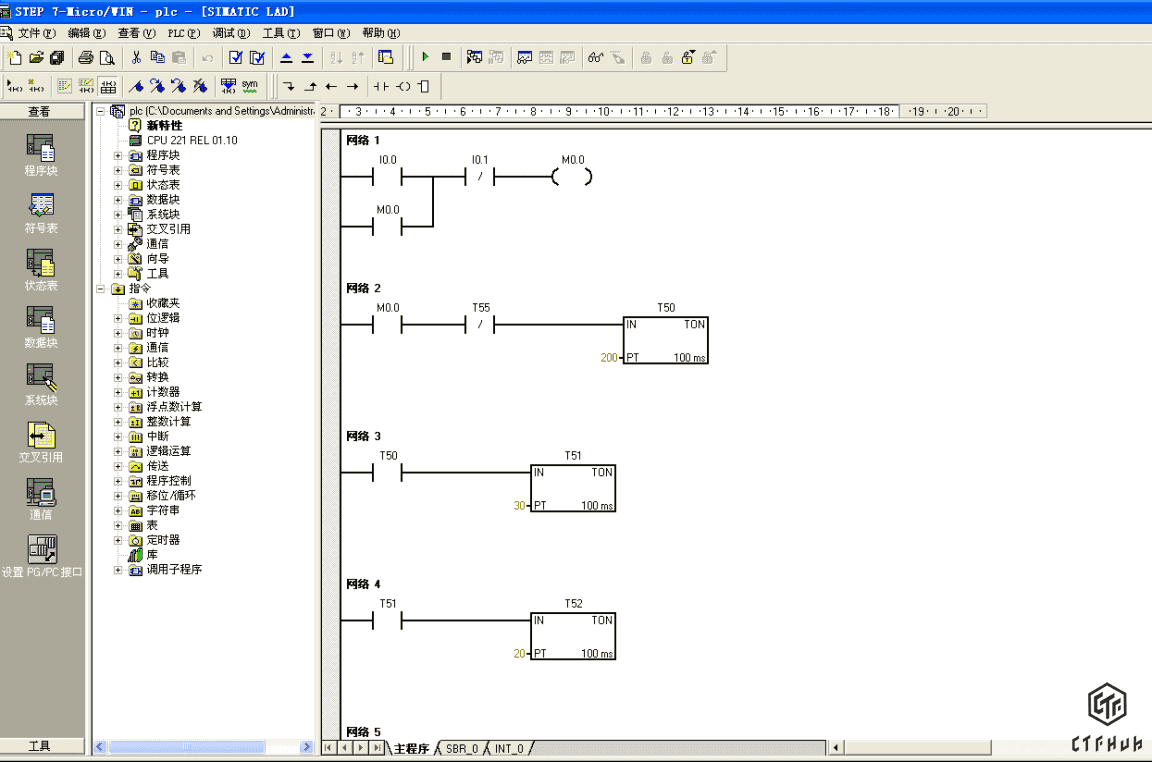

该图为交通信号灯的 FBD 图，可以打开压缩包中的工程文件，将其转换为梯形图：

分析梯形图，可得到以下流程：

• 按下启动按钮后

I0.0 常开触点闭合→辅助继电器 M0.0 线圈得电→M0.0 自锁触点闭合，锁定 M0.0 线圈供 电→M0.0 常开触点闭合，线圈 Q0.0 得电→南北红灯亮→M0.0 常开触点闭合，线圈 Q0.4 得电→东西绿灯亮

• 20s 后，定时器 T50 激活

T50 常开触点闭合→SM0.5 继电器触点以 0.5 秒通， 0.5 秒断的频率工作→Q0.4 线圈以同 样的频率得电和失电，导致东西绿灯闪烁→T50 常开触点闭合，定时器 T51 开始 3 秒计时

• 3 秒后，定时器 T51 激活

T51 常开触点闭合→Q0.5 线圈得电→东西黄灯亮→T51 常开触点闭合，定时器 T52 开始 2 秒计时

• 2 秒后，定时器 T52 激活

T52 常开触点断开， Q0.0 线圈失电→南北红灯灭→T52 常开触点断开， Q0.5 线圈失电→东 西黄灯灭→T52 常开触点闭合， Q0.3 线圈得电 → 东西红灯亮 →T52 常开触点闭合， Q0.1 线圈得电 → 南北绿灯亮 → T52 常开触点闭合，定时器 T53 开始 25 秒计时

• 25 秒后，定时器 T53 激活

T53 常开触点闭合→SM0.5 继电器触点以 0.5 秒通， 0.5 秒断的频率工作→Q0.1 线圈以 同样的频率得电和失电，导致南北绿灯闪烁→T53 常开触点闭合，定时器 T54 开始 3 秒 计时

• 3 秒后，定时器 T54 激活

T54 常开触点断开→Q0.1 线圈失电→ 南北绿灯灭→ T54 常开触点闭合 →Q0.2 线圈得 电→南北黄灯亮→T54 常开触点闭合，定时器 T55 开始 2 秒计时

• 2 秒后，定时器 T55 激活：

T55 常开触点断开→Q0.3 线圈失电→东西红灯灭→T55 常开触点断开， Q0.2 线圈失 电 → 南北黄灯灭 →T55 常闭触点断开，定时器 T50 复位， T50 所有触点复位→T50 常 开触点复位断开使定时器 51 复位→T51 常开触点复位断开使定时器 T52 复位→以此 类图， T53、 T54、 T55 以此复位→在定时器 T50 复位以后， T50 常闭触点闭合， Q0.4 线 圈得电→东西绿灯亮→在定时器 T52 复位以后， T52 常闭触点闭合， Q0.0 线圈得电→南北红灯亮 → 在定时器 T55 复位以后， T55 常闭触点闭合,定时器 T50 开始 20s 计时，重复前述过程。

因此整个信号灯对应状态如下：

南北红灯亮--东西绿灯亮--东西绿灯闪烁--东西黄灯亮--南北红灯灭--东西黄灯灭--东西红灯
亮--南北绿灯亮--南北绿灯闪烁--南北绿灯灭--南北黄灯亮--东西红灯灭--南北黄灯灭--东西绿
灯亮--南北红灯亮

即

SNRT-EWGT-EWGT-EWYT-SNRF-EWYF-EWRT-SNGT-SNGL-SNGF-SNYT-EWRF-SNYF-EWYT-SNRT

对应的 MD5 为 24fd2870b2e3e5791072ab5082918e69

Flag

flag{24fd2870b2e3e5791072ab5082918e69}
