工业梯形图分析2

点击此处获得更好的阅读体验

WriteUp来源

这是一个常见的工控梯形图程序，当DB8.DBX0.0为1时，DB20.DBW0的值是多少？以十六进制表示。

梯形图编辑

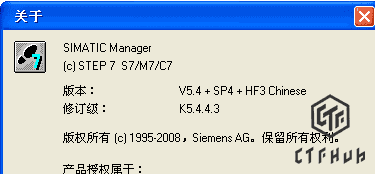

首先安装好西门子编程软件 STEP7,软件版本随意，我安装的版本是 V5.4

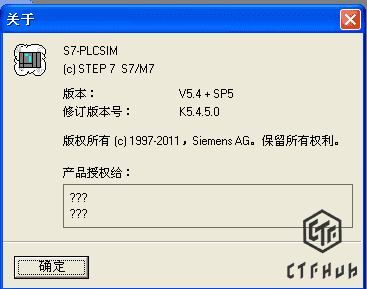

第二是需要安装西门子的仿真 PLC 程序， S7-PLCSIM

以上两个软件安装完成后，使用 SIMATIC Manager 打开题目附件，步骤，文件—打开—浏览—，找到题目附件

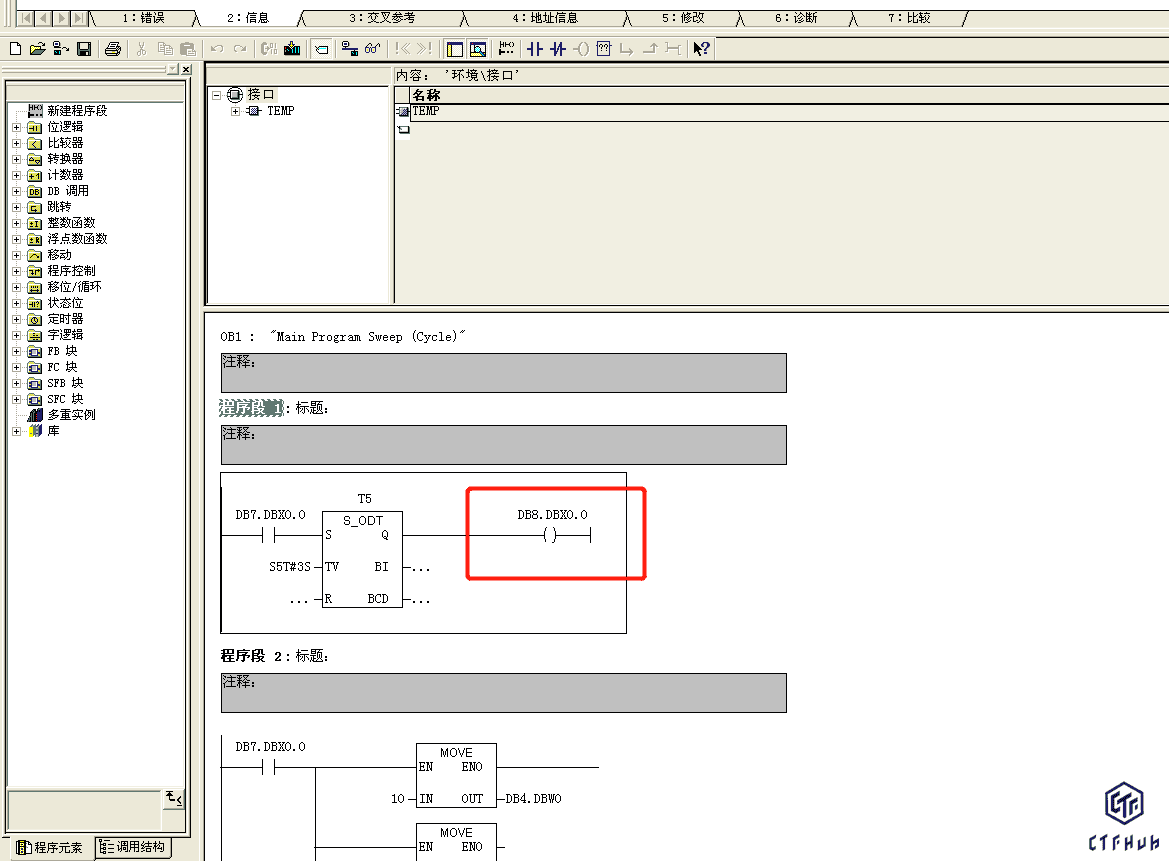

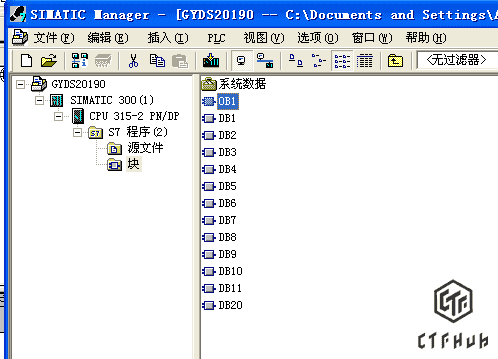

打开后，可以看到有几个功能块，其中 0B 是主程序， DB 是数据块， OB 里面找，程序很简单，根据题目说明，在 OB1 中搜索找到了 DB8.DBX0.0

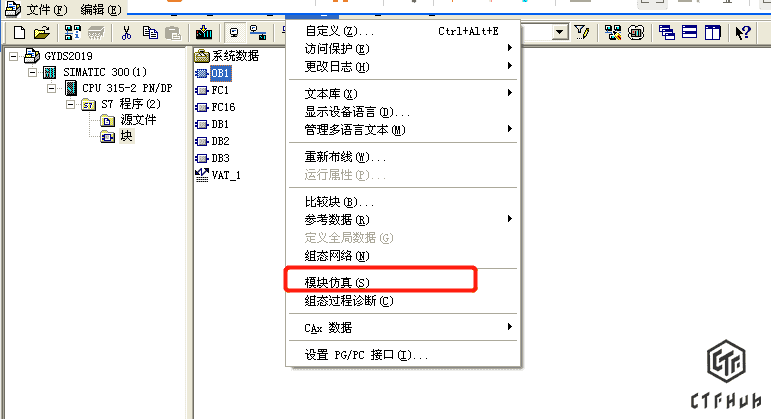

接下来，启动模块仿真：

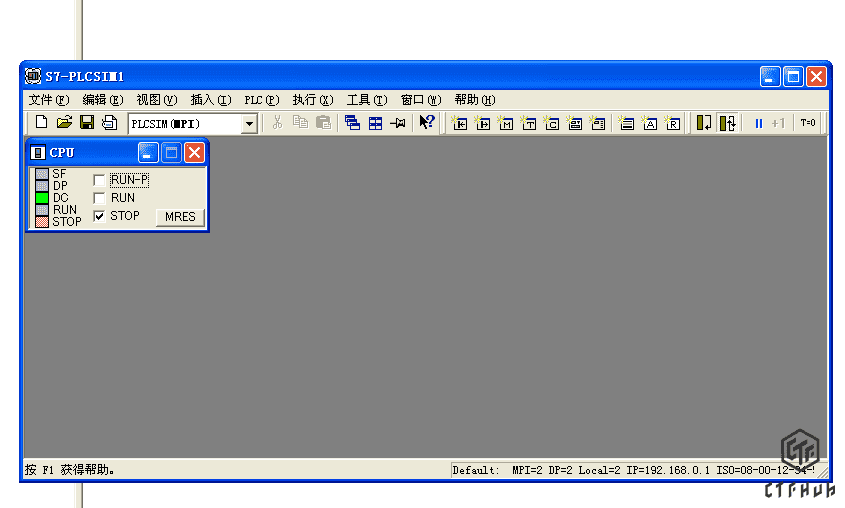

S7-PLCSIM 会自动弹出来

注意：这里需要把仿真 PLC 设置为 STOP 模式才能下载程序。

然后把程序下载到仿真 PLC，接下来把仿真 PLC 切换到 RUN 模式

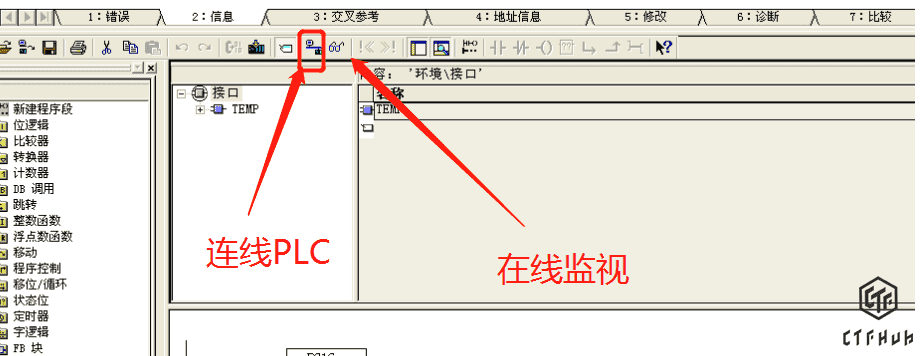

下一步，连线 PLC，并在线监视

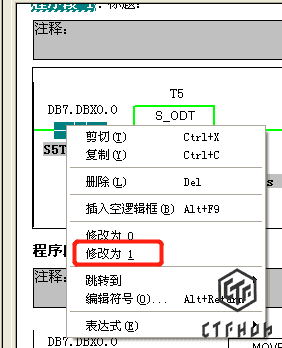

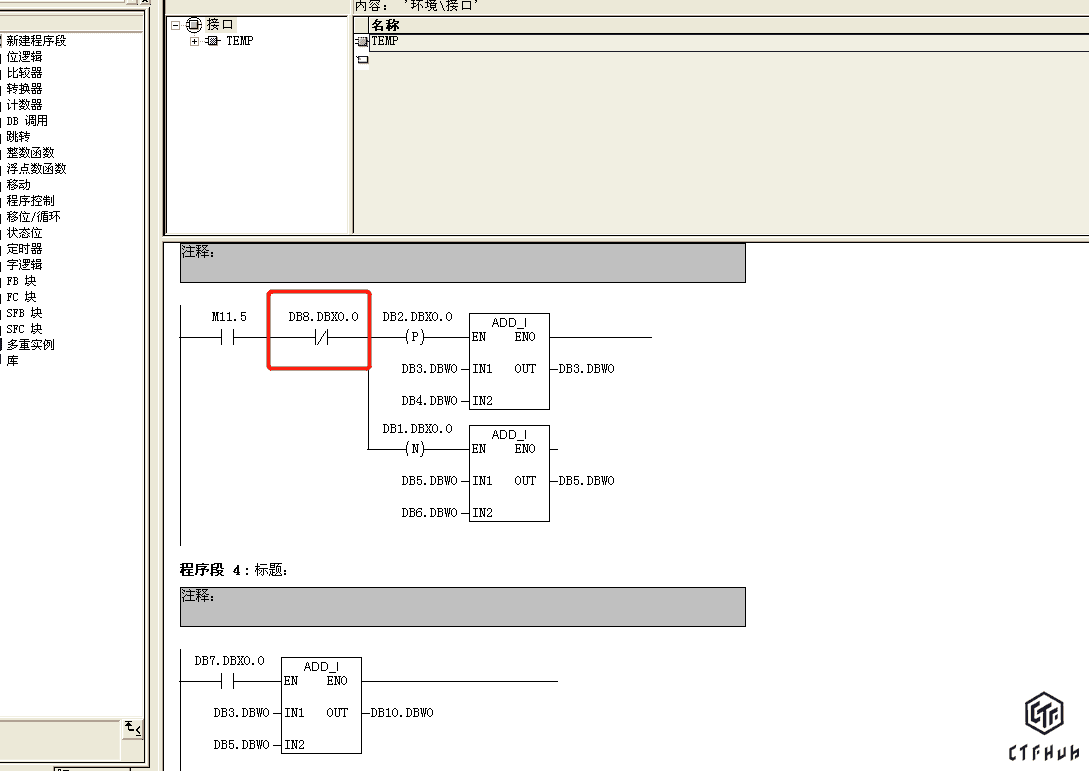

然后找到 DB8.DBX0.0,右键

要使其为 1，就需要让其运行，所以，需要把 DB7.DBX0.0 设置为 1

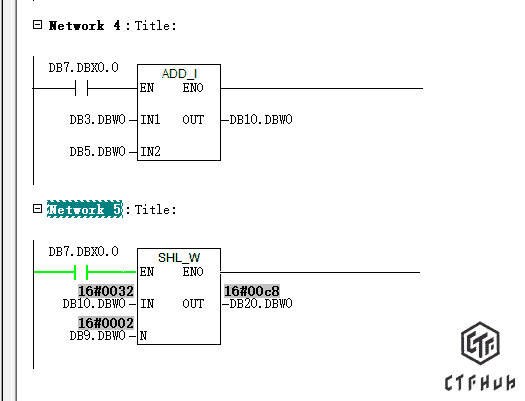

修改后，直接搜索 DB20.DBW0,查看程序计算结果即可

注意： flag 格式为自动计算的结果，是 16 进制,字母需要大写。

flag{C8}
