工业梯形图分析1

点击此处获得更好的阅读体验

WriteUp来源

这是一个常见的工控梯形图。当PIW的值为4096时，DB2.DBD0的值为多少？

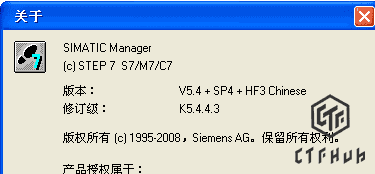

首先安装好西门子编程软件 STEP7,软件版本随意，我安装的版本是 V5.4

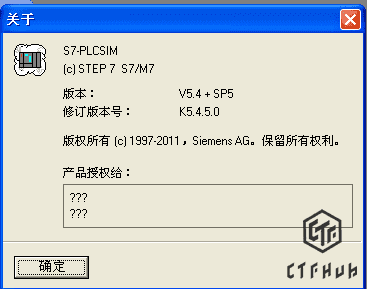

第二是需要安装西门子的仿真 PLC 程序， S7-PLCSIM

以上两个软件安装完成后，使用 SIMATIC Manager 打开题目附件，步骤，文件—打开—浏览—，找到题目附件

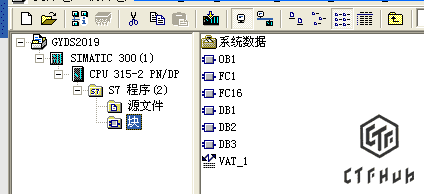

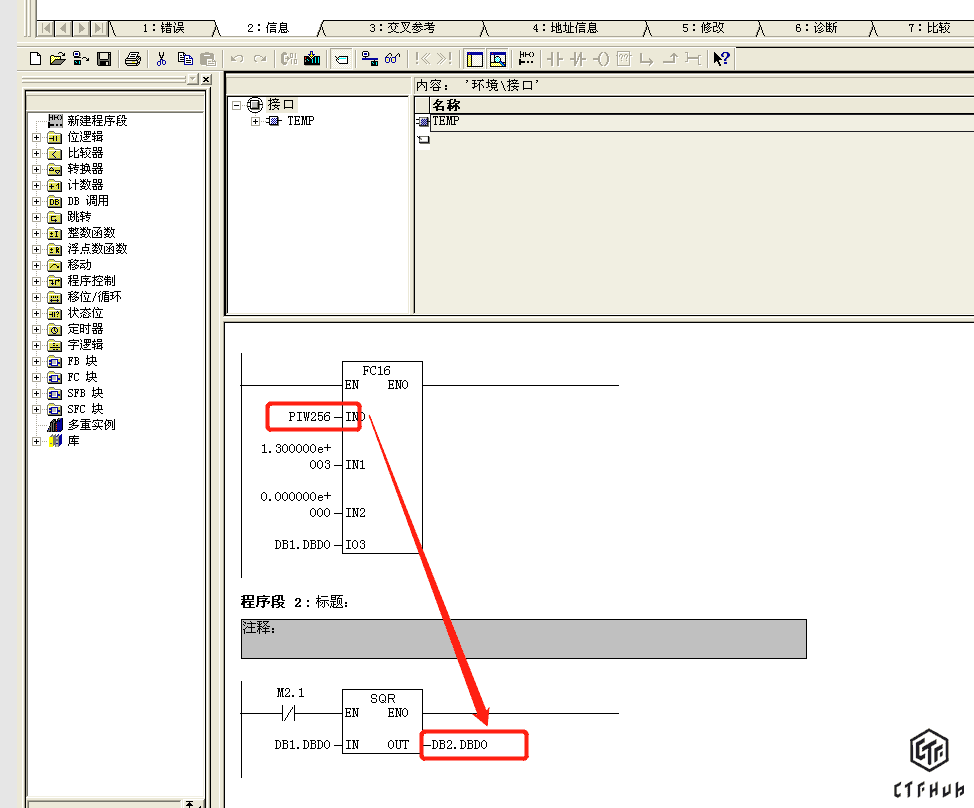

打开后，可以看到有几个功能块，其中 0B 是主程序， FC 是功能块（子程序）， DB 是数据块， OB 和 FC 里面找，程序很简单，根据题目说明，在 OB1 中找到了 PIW 和 DB2.DBD0

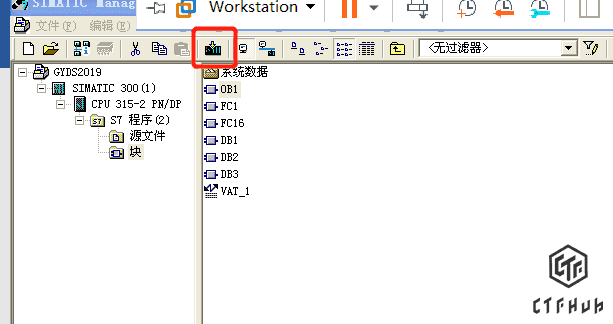

直接把 PIW256 改成 4096，接下来，启动模块仿真：

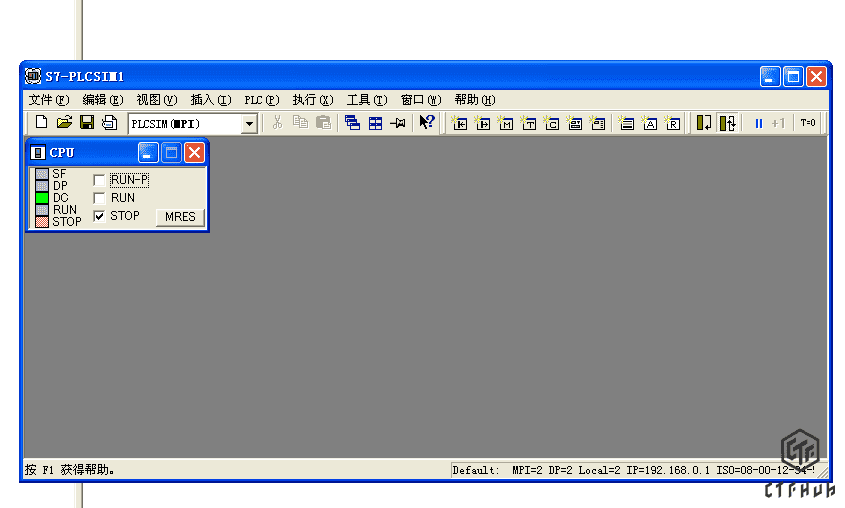

S7-PLCSIM 会自动弹出来

注意：这里需要把仿真 PLC 设置为 STOP 模式才能下载程序

然后把程序下载到仿真 PLC

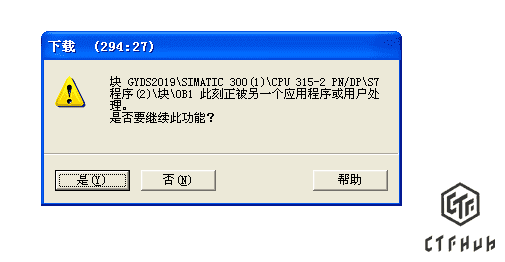

如果有弹出窗口，点击是

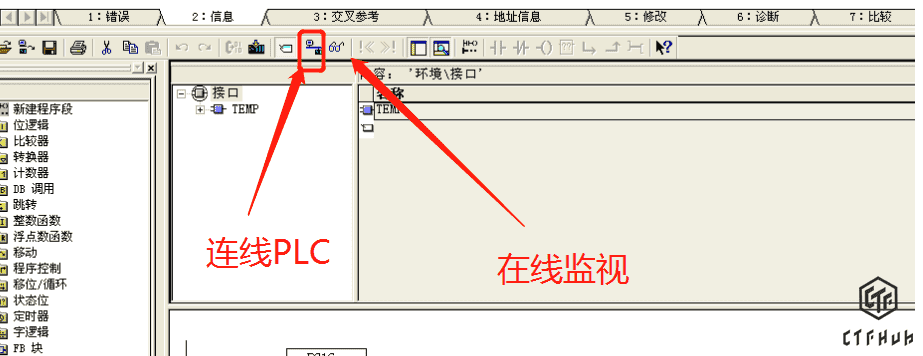

接下来把仿真 PLC 切换到 RUN 模式，下一步，连线 PLC，并在线监视

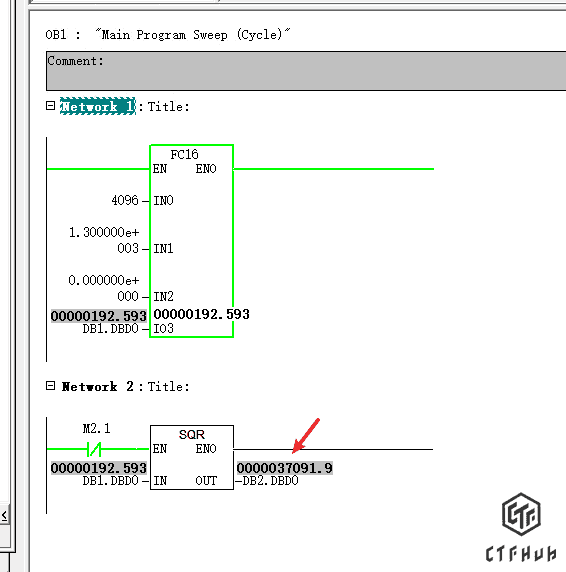

因为最开始我们已经把 PIW256 值改为了 4096，所以程序会自动计算结果，在 DB2.DBD0 上显示的值即为 flag。

注意： flag 格式为自动计算的结果，不是 16 进制，也不是10 进制

1	flag{37091.9}
